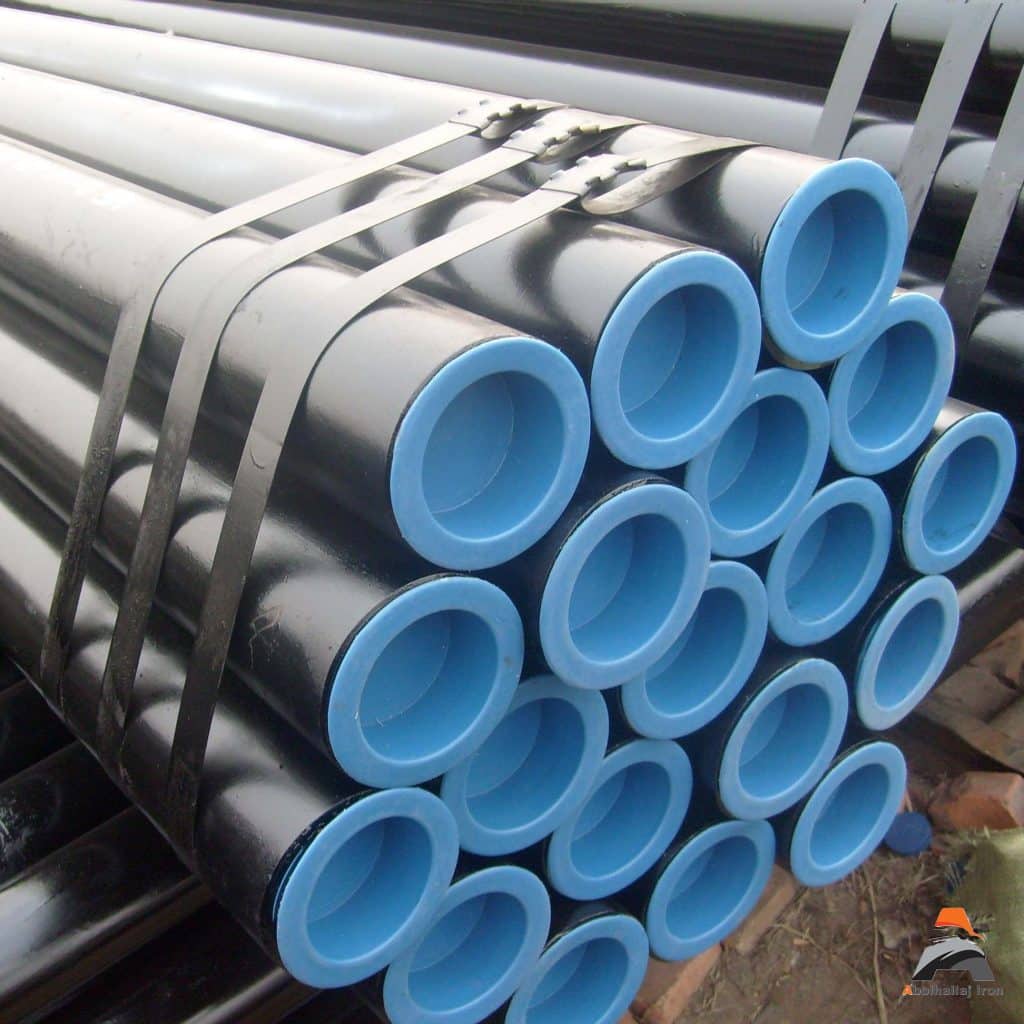

مقدمه: لوله مانیسمان، شریان حیاتی صنایع پرفشار
در دنیای پیچیده صنعت، جایی که سیالات (گاز، نفت، آب و بخار) با فشار و دمای بالا منتقل میشوند، انتخاب یک سیستم لولهکشی قابل اعتماد و ایمن، از اهمیت حیاتی برخوردار است. در میان انواع گوناگون لولههای فولادی، لوله مانیسمان (Seamless Pipe) جایگاه ویژهای دارد. این لولهها که به “لولههای بدون درز” نیز شهرت دارند، برخلاف لولههای درزدار که از جوشکاری ورق فولادی ساخته میشوند، هیچ گونه درز جوشی در طول بدنه خود ندارند. همین ویژگی منحصربهفرد، به آنها مقاومت فوقالعادهای در برابر فشار، دما و خوردگی میبخشد و آنها را به گزینهای ایدهآل برای صنایع حساس و پرخطر تبدیل میکند.
لوله مانیسمان، نام خود را از برادران مانیسمان (Reinhard and Max Mannesmann) میگیرد که در اواخر قرن نوزدهم، فرآیند نورد مایل (Piercing Mill) را برای تولید لولههای بدون درز ابداع کردند. این ابداع، انقلابی در صنعت لولهسازی ایجاد کرد و مسیر را برای توسعه صنایع نفت، گاز، پتروشیمی و نیروگاهی هموار ساخت. در این مقاله جامع، به بررسی دقیق فرآیند تولید پیچیده لوله مانیسمان، انواع آن بر اساس استاندارد و ابعاد، ویژگیهای منحصربهفرد و کاربردهای حیاتی آن در صنایع مختلف خواهیم پرداخت تا اهمیت این شریانهای فولادی را بهتر درک کنیم.
چرا لوله مانیسمان اهمیت حیاتی دارد؟
تصور کنید خطوط انتقال نفت و گاز، پالایشگاهها، یا سیستمهای بخار در نیروگاهها با لولههایی ساخته شوند که دارای درز جوش هستند. درز جوش، حتی اگر با بالاترین کیفیت هم اجرا شود، همواره یک نقطه ضعف بالقوه در برابر فشارهای بالا و دماهای شدید محسوب میشود. در صورت بروز نقص در این نقاط، احتمال نشت، ترکیدگی، و در نتیجه فجایع زیستمحیطی، آتشسوزی، و خسارات جانی و مالی گسترده وجود دارد.
لوله مانیسمان با ساختار یکپارچه و بدون درز خود، این ریسکها را به حداقل میرساند. مقاومت بالا در برابر فشار داخلی و خارجی، تحمل شوکهای حرارتی و ارتعاشات، و یکنواختی خواص مکانیکی در تمام نقاط لوله، آن را به گزینهای ایمن، قابل اعتماد و ضروری برای کاربردهای بحرانی تبدیل کرده است. این ویژگیها، هزینههای نگهداری را کاهش داده و عمر مفید سیستمهای لولهکشی را به طور چشمگیری افزایش میدهند.
محتوای جدول
فرآیند تولید لوله مانیسمان: هنر نورد بدون درز
تولید لوله مانیسمان یک فرآیند پیچیده، حساس و کاملاً تخصصی است که نیازمند ماشینآلات پیشرفته و کنترل دقیق دما و فشار است. روش اصلی تولید این لولهها، روش نورد مایل (Piercing Mill) است که در آن، از شمشهای فولادی جامد و گرد، لولههای توخالی بدون درز ساخته میشود.
مراحل تولید لوله مانیسمان:
تهیه شمش فولادی (بیلت – Billet): فرآیند با شمشهای فولادی گرد (معمولاً با ترکیب شیمیایی خاص و از گریدهای فولادی کربن یا آلیاژی) آغاز میشود. این شمشها باید دارای کیفیت سطحی بالا و بدون هرگونه ترک یا ناخالصی باشند.
گرمایش شمش: شمشهای فولادی وارد کورههای دوار (Rotary Hearth Furnace) یا کورههای القایی میشوند و تا دمای بالای تبلور مجدد (معمولاً بین 1100 تا 1250 درجه سانتیگراد) حرارت میبینند. هدف از این مرحله، افزایش شکلپذیری فولاد برای فرآیندهای بعدی است.

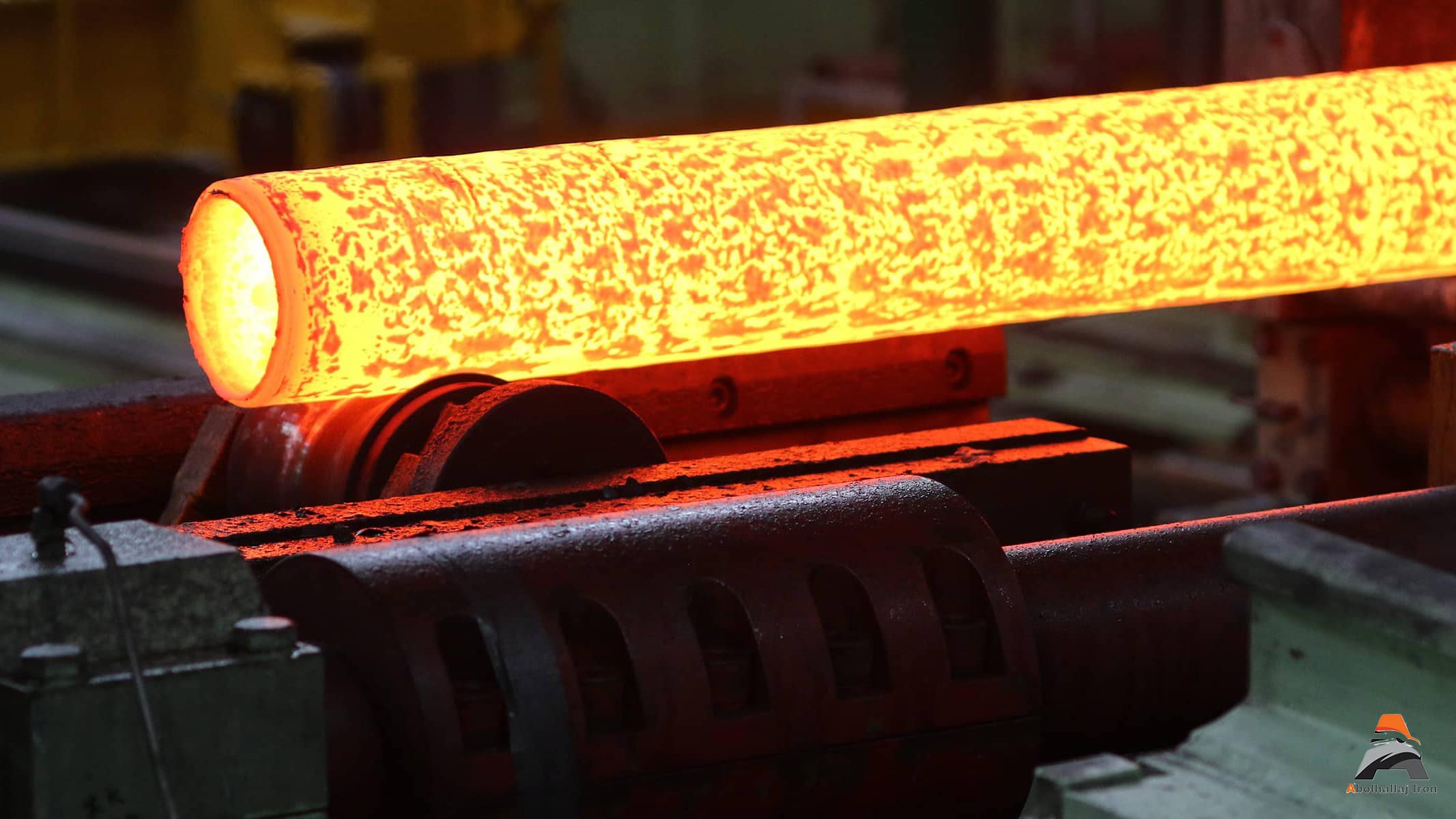

سوراخکاری (Piercing): این مرحله، قلب فرآیند تولید مانیسمان است که توسط دستگاه پیرسینگ میل (Piercing Mill) یا مانیسمان رولر (Mannesmann Roller) انجام میشود. شمش فولادی گداخته و داغ، وارد دستگاهی میشود که دارای دو غلتک بزرگ مخروطیشکل است که در جهت مخالف یکدیگر میچرخند و با زاویهای خاص نسبت به محور شمش قرار گرفتهاند. در میان این دو غلتک، یک میله سوراخکننده (Mandrel) قرار دارد. غلتکها، شمش را به جلو هل داده و همزمان آن را حول محور خود میچرخانند. این حرکت چرخشی و فشاری باعث ایجاد یک حفره مرکزی در شمش میشود و آن را به یک لوله توخالی (به نام “پوسته” یا “هالو”) تبدیل میکند. این فرآیند باید بسیار دقیق باشد تا لولهای با کیفیت و بدون نقص تولید شود.
نورد ثانویه (Elongating / Assel Mill): پوسته توخالی حاصل، بلافاصله وارد دستگاههای نورد ثانویه (مانند Assel Mill یا Floating Mandrel Mill) میشود. در این مرحله، پوسته از میان غلتکها و روی میله سنبه (Mandrel) عبور میکند تا ضخامت دیواره آن کاهش یافته و طول لوله افزایش یابد. هدف این مرحله، دستیابی به ضخامت دیواره و قطر مورد نظر با دقت بالا است.
سایزینگ و صافکاری (Sizing and Straightening): لولهها پس از نورد ثانویه، وارد دستگاههای سایزینگ (Sizing Mill) میشوند که قطر خارجی لوله را به ابعاد دقیق و نهایی میرسانند. سپس، لولهها از دستگاه صافکاری (Straightener) عبور میکنند تا هرگونه انحنا یا تابخوردگی ناشی از فرآیندهای قبلی برطرف شود و لولهای کاملاً صاف به دست آید.
خنککاری: لولههای داغ پس از سایزینگ و صافکاری، روی بستر خنککننده قرار میگیرند تا به آرامی و به صورت کنترلشده خنک شوند. خنککاری مناسب برای جلوگیری از ایجاد تنشهای داخلی و دستیابی به خواص مکانیکی مطلوب ضروری است.
عملیات حرارتی (Heat Treatment – اختیاری): بسته به گرید فولاد و خواص مکانیکی مورد نیاز، ممکن است لولهها تحت عملیات حرارتی خاصی (مانند نرماله کردن، کوئنچ و تمپرینگ) قرار گیرند تا سختی، استحکام و چقرمگی آنها بهبود یابد.
تستهای کنترل کیفیت: این مرحله شامل مجموعهای از تستهای دقیق برای اطمینان از کیفیت نهایی لوله است:
تست ابعادی: کنترل دقیق قطر خارجی، ضخامت دیواره و طول لوله.
تستهای غیرمخرب (NDT): شامل تستهای اولتراسونیک (Ultrasonic Testing)، ذرات مغناطیسی (Magnetic Particle Testing) یا ادی کارنت (Eddy Current Testing) برای تشخیص هرگونه ترک داخلی یا خارجی، عیوب جوشی (که البته در مانیسمان وجود ندارد) و ناخالصیها.
تست هیدرواستاتیک (Hydrostatic Test): لوله تحت فشار آب بالا قرار میگیرد تا از مقاومت آن در برابر فشار و عدم وجود نشتی اطمینان حاصل شود.
تستهای مکانیکی: شامل تست کشش، ضربه (شارپی)، سختی و خمش برای ارزیابی خواص مکانیکی لوله.
بازرسی چشمی: بازرسی سطح داخلی و خارجی لوله برای یافتن هرگونه عیب ظاهری.
پوششدهی و بستهبندی: در نهایت، لولهها ممکن است با پوششهای محافظ (مانند ضد زنگ، رنگ یا روکش اپوکسی) پوشش داده شوند و سپس در بستههای مشخص برای حمل و نقل آماده میشوند.
انواع لوله مانیسمان و استانداردهای مهم
لوله مانیسمان بر اساس ابعاد، ضخامت دیواره، و گریدهای فولادی دستهبندی میشوند که هر کدام برای کاربردهای خاصی مناسب هستند. استانداردهای متعددی نیز برای تولید و مشخصات این لولهها وجود دارد.
1. دستهبندی بر اساس ابعاد:
قطر خارجی (Outer Diameter – OD): لولههای مانیسمان در قطرهای بسیار متنوعی از 1/2 اینچ (حدود 21 میلیمتر) تا 24 اینچ (حدود 610 میلیمتر) و حتی بزرگتر تولید میشوند.
ضخامت دیواره (Wall Thickness – WT) یا رده (Schedule): ضخامت دیواره لولهها بر اساس فشاری که باید تحمل کنند، متغیر است. برای بیان ضخامت دیواره، از سیستمی به نام “رده” (Schedule Number) استفاده میشود. ردههای رایج شامل SCH 20, 40, 80, 120, 160 و … هستند. هرچه عدد رده بالاتر باشد، ضخامت دیواره بیشتر و لوله توانایی تحمل فشار بالاتری دارد.
طول: لولههای مانیسمان معمولاً در طولهای 6 یا 12 متری تولید میشوند.
2. دستهبندی بر اساس گرید فولادی:
لولههای مانیسمان از گریدهای مختلف فولاد کربن و فولاد آلیاژی ساخته میشوند که خواص مکانیکی و مقاومت آنها در برابر دما و فشار را تعیین میکند:
فولاد کربن (Carbon Steel): رایجترین نوع برای کاربردهای عمومی و متوسط فشار. گریدهایی مانند ASTM A106 (گریدهای A, B, C) و ASTM A53 (نوع S برای Seamless).
فولاد آلیاژی (Alloy Steel): حاوی عناصر آلیاژی مانند کروم، مولیبدن، نیکل و وانادیم برای افزایش مقاومت در برابر دماهای بالا، خوردگی، و خزش. گریدهایی مانند ASTM A335 (برای دماهای بالا).
فولاد ضد زنگ (Stainless Steel – Seamless): لولههای مانیسمان استنلس استیل برای مقاومت فوقالعاده در برابر خوردگی در محیطهای خاص استفاده میشوند. گریدهایی مانند 304, 316.
3. استانداردهای مهم تولید و بازرسی:
ASTM A106: استاندارد رایج برای لولههای فولادی کربن بدون درز جهت سرویس در دماهای بالا.
ASTM A53: استاندارد برای لولههای فولادی، حاوی مشخصات لولههای بدون درز نیز هست.
ASTM A335: استاندارد برای لولههای فولادی آلیاژی بدون درز برای سرویس در دماهای بالا.
API 5L: استاندارد انجمن نفت آمریکا برای لولههای خط انتقال نفت و گاز (Pipeline Pipes).
DIN و EN: استانداردهای اروپایی مانند DIN 2448 یا EN 10216.
ASME: استانداردهای انجمن مهندسان مکانیک آمریکا برای لولهکشی و مخازن تحت فشار.
کاربردهای حیاتی لوله مانیسمان در صنایع مختلف
به دلیل استحکام بینظیر، مقاومت در برابر فشار و دما، و ساختار بدون درز، لولههای مانیسمان در طیف وسیعی از صنایع حیاتی کاربرد دارند.
1. صنعت نفت و گاز: شریانهای حیاتی انتقال انرژی
خطوط لوله انتقال نفت خام و گاز طبیعی: از چاههای نفت و گاز تا پالایشگاهها و مراکز توزیع، لولههای مانیسمان شریانهای اصلی این صنعت هستند که سیالات را با فشار بالا در مسافتهای طولانی منتقل میکنند.
پالایشگاهها و پتروشیمی: در واحدهای فرآیندی پالایشگاهها و مجتمعهای پتروشیمی برای انتقال مواد شیمیایی، نفت، گاز و بخار با دما و فشار بالا.
اکتشاف و حفاری: در تجهیزات حفاری و انتقال سیالات در چاههای نفت و گاز.
2. نیروگاهها: تحمل دما و فشار بخار
سیستمهای بخار فشار بالا: در نیروگاههای حرارتی (بخاری، گازی و سیکل ترکیبی) برای انتقال بخار با دما و فشار بسیار بالا به توربینها.
سیستمهای خنککننده: در برخی از بخشهای سیستم خنککننده نیروگاهها.
3. صنایع شیمیایی: مقاومت در برابر محیطهای خورنده
انتقال مواد شیمیایی خورنده: در صنایع شیمیایی برای انتقال اسیدها، بازها و سایر سیالات شیمیایی که نیاز به مقاومت بالا در برابر خوردگی و نشتی دارند (معمولاً از نوع آلیاژی یا استنلس استیل).
راکتورها و مخازن تحت فشار: در ساخت لولهکشیهای داخلی و خارجی مخازن و راکتورهای صنعتی.
4. صنعت ساختوساز و سازههای فلزی: استحکام و دوام
لولههای آتشنشانی: در سیستمهای اطفاء حریق به دلیل نیاز به تحمل فشار بالا و اطمینان از عدم نشتی.
لوله جدار چاه: در چاههای عمیق برای تقویت و پایداری دیواره چاه.
سازههای خاص: در ساخت برخی از سازههای فلزی خاص که نیاز به مقاطع توخالی با استحکام بالا دارند (مانند برخی ستونها یا خرپاها).
سیستمهای هیدرولیک و پنوماتیک: در سیستمهای انتقال قدرت هیدرولیک و پنوماتیک که تحت فشار بالا کار میکنند.
5. صنایع دریایی و کشتیسازی: مقاومت در برابر محیط سخت
لولهکشی داخلی کشتیها و سکوهای نفتی: برای انتقال سوخت، آب و سایر سیالات در محیطهای دریایی که نیاز به مقاومت در برابر خوردگی و فشار دارند (معمولاً از نوع گالوانیزه یا استنلس استیل).
تجهیزات زیردریایی: در ساخت برخی از اجزای تجهیزات زیردریایی و اقیانوسی.
6. صنایع خودروسازی و ماشینسازی: دقت و دوام
ساخت قطعات موتور و شاسی: در ساخت برخی از قطعات موتور خودرو و ماشینآلات صنعتی که نیاز به دقت ابعادی و مقاومت بالا در برابر فشار و سایش دارند.
سیلندرهای هیدرولیک و پنوماتیک: در ساخت سیلندرهای بدون درز که باید فشار داخلی زیادی را تحمل کنند.
مزایای لوله مانیسمان نسبت به لولههای درزدار
مهمترین تمایز و مزیت لوله مانیسمان، ساختار بدون درز آن است که منجر به ویژگیهای برتری نسبت به لولههای درزدار (جوش داده شده) میشود:
مقاومت بالاتر در برابر فشار و دما: عدم وجود درز جوش، نقطه ضعفی برای شکست را از بین میبرد و لوله مانیسمان را قادر میسازد تا فشارهای داخلی و خارجی بسیار بالاتری را تحمل کند. این لولهها برای کاربردهای P&T (Pressure and Temperature – فشار و دما) بالا طراحی شدهاند.
یکپارچگی ساختاری: خواص مکانیکی و متالورژیکی در تمام نقاط لوله یکنواخت است، در حالی که در لولههای درزدار، ناحیه جوش ممکن است خواص متفاوتی داشته باشد.
مقاومت بیشتر در برابر خوردگی: درز جوش در لولههای درزدار میتواند محلی برای شروع خوردگی یا تجمع تنش باشد. در لوله مانیسمان، این ریسک وجود ندارد.
تحمل شوک و ارتعاش: ساختار یکپارچه آن، لوله را در برابر شوکهای ناگهانی و ارتعاشات مقاومتر میکند.
کاهش ریسک نشتی: به دلیل عدم وجود درز، احتمال نشتی در طول لوله به شدت کاهش مییابد که در انتقال سیالات خطرناک یا گرانبها بسیار حیاتی است.
عمر مفید طولانیتر: به دلیل مزایای فوق، لولههای مانیسمان معمولاً عمر مفید بیشتری دارند و نیاز به نگهداری و تعمیرات کمتری پیدا میکنند.
معایب لوله مانیسمان:
قیمت بالاتر: فرآیند تولید پیچیدهتر و پرهزینهتر، باعث میشود که قیمت لوله مانیسمان به مراتب بالاتر از لولههای درزدار باشد.
محدودیت در ابعاد خاص: تولید لولههای مانیسمان با قطرهای بسیار بزرگ یا ضخامتهای بسیار کم، از نظر فنی پیچیدهتر و محدودتر است.
نکات مهم در انتخاب و خرید لوله مانیسمان
انتخاب و خرید لوله مانیسمان نیازمند دقت و آگاهی از مشخصات فنی است تا از کیفیت و انطباق آن با نیازهای پروژه اطمینان حاصل شود.
1. استاندارد و گرید فولادی:
همواره بر اساس استاندارد پروژه (مثلاً ASTM A106 Gr. B یا API 5L Gr. B) و گرید فولادی مورد نیاز خرید کنید. این استانداردها ترکیب شیمیایی، خواص مکانیکی و الزامات تست را مشخص میکنند.
2. قطر و رده (Schedule):
قطر خارجی و به ویژه رده لوله (که نشاندهنده ضخامت دیواره است) باید دقیقاً مطابق با نقشههای طراحی و فشار کاری سیستم باشد. انتخاب رده کمتر از نیاز، میتواند منجر به حوادث خطرناک شود.
3. کارخانه تولیدکننده:
لوله مانیسمان را از تولیدکنندگان معتبر و شناختهشده جهانی و داخلی (با توجه به مبدا وارداتی بودن یا تولید داخل) تهیه کنید. سابقه و شهرت کارخانه، تضمینکننده کیفیت محصول است.
همواره گواهینامه فنی (Mill Test Certificate – MTC) و آنالیز شیمیایی و مکانیکی لوله را از فروشنده بخواهید. این گواهینامهها شامل اطلاعات مهمی مانند ترکیب شیمیایی، خواص مکانیکی، نتایج تستهای غیرمخرب و تست هیدرواستاتیک هستند.
4. بازرسی ظاهری و فنی:
لوله را از نظر وجود هرگونه نقص ظاهری (مانند فرورفتگی، خراش عمیق، یا زنگزدگی بیش از حد) بررسی کنید.
تطابق ابعادی با مشخصات فنی را اندازهگیری کنید.
5. قیمت لوله مانیسمان:
قیمت لوله مانیسمان تحت تأثیر عوامل مختلفی مانند قیمت جهانی فولاد، گرید فولادی، قطر، رده، طول شاخه، و کارخانه تولیدکننده قرار میگیرد. نوسانات نرخ ارز نیز بر قیمت آن تأثیرگذار است.
مقایسه قیمتها از منابع معتبر و دریافت پیشفاکتور با جزئیات کامل ضروری است.
آینده لوله مانیسمان: نوآوری و چالشها
صنعت لولههای بدون درز نیز مانند سایر صنایع فولادی در حال تکامل است.
1. توسعه گریدهای فولادی جدید:
تحقیقات بر روی تولید فولادهای با استحکام فوقالعاده بالا (UHSS) و گریدهای مقاوم در برابر خوردگی در محیطهای بسیار تهاجمی ادامه دارد که امکان انتقال سیالات در شرایط سختتر را فراهم میکند.
2. روشهای تولید پیشرفته:
توسعه روشهای نورد دقیقتر و بهینهتر که امکان تولید لولههای با تلرانس کمتر و ابعاد بزرگتر را با کیفیت بالاتر فراهم میکند.
3. پوششهای محافظ نوین:
استفاده از پوششهای داخلی و خارجی پیشرفته (مانند پوششهای ضد فرسایش، ضد خوردگی، یا پوششهای هوشمند) برای افزایش عمر مفید و کارایی لولهها در شرایط خاص.
4. چالشهای زیستمحیطی:
صنعت لولهسازی نیز با چالشهای زیستمحیطی (مانند مصرف انرژی و آلایندگی) مواجه است و تلاشها برای کاهش ردپای کربن و پایداری در فرآیندهای تولید ادامه دارد.
با وجود این پیشرفتها، لوله مانیسمان همچنان به عنوان یک راهحل امن و قابل اعتماد برای انتقال سیالات در صنایع حساس، جایگاه بیبدیل خود را حفظ خواهد کرد.
نتیجهگیری: لوله مانیسمان، ضامن ایمنی و پایداری صنعتی
لوله مانیسمان (بدون درز) بیش از یک محصول فولادی ساده است؛ این لولهها، شریانهای حیاتی هستند که امنیت و پایداری صنایع پرفشار را تضمین میکنند. از فرآیند تولید پیچیده و دقیق آن گرفته تا ویژگیهای منحصربهفرد مقاومت در برابر فشار و دما و عدم وجود درز جوش، هر جنبه از لوله مانیسمان برای عملکرد بینقص در محیطهای بحرانی طراحی شده است.
درک انواع لوله مانیسمان بر اساس ابعاد و گرید فولادی، استانداردهای مربوطه و کاربردهای گسترده آن در صنایع نفت و گاز، پتروشیمی، نیروگاهها و ساختوساز، برای هر متخصص این حوزه ضروری است. با وجود قیمت بالاتر نسبت به لولههای درزدار، مزایای بینظیر آن در ایمنی، قابلیت اعتماد و طول عمر بالا، توجیه اقتصادی و فنی قوی برای انتخاب این محصول فراهم میآورد. لوله مانیسمان، نمادی از مهندسی دقیق و تعهد به ایمنی است که نقش آن در پیشرفت تمدن مدرن، بیبدیل خواهد بود.
