مقدمه: پروفیل Z، ستون فقرات سبک و پنهان سولههای مدرن
در چشمانداز صنعتی و عمرانی امروز، سولهها و سازههای سبک نقش حیاتی در بخشهای مختلف از انبارداری و تولید گرفته تا مراکز ورزشی و نمایشگاهی ایفا میکنند. طراحی و ساخت این سازهها نیازمند استفاده از مصالحی است که همزمان با تأمین استحکام کافی، به سبکسازی، سرعت اجرا و بهینهسازی هزینهها کمک کنند. در میان انبوه مقاطع فولادی موجود، پروفیل Z با شکل خاص و ویژگیهای منحصربهفرد خود، به یکی از پرکاربردترین و کارآمدترین گزینهها برای سقف و دیوارهای سولهها تبدیل شده است. این مقطع فولادی که نام خود را از شباهت به حرف “Z” انگلیسی گرفته است، به عنوان پرلین (Purlin) در سازههای فلزی سبک به کار میرود و نقش حیاتی در انتقال بارهای سقف و دیوار به اسکلت اصلی ایفا میکند. پروفیل Z نه تنها به دلیل وزن سبک و استحکام مناسب در برابر خمش و پیچش مورد توجه است، بلکه قابلیت اتصالپذیری آسان و انعطافپذیری در طراحی، آن را به انتخابی بهینه برای معماران و مهندسان سازه تبدیل کرده است. این مقاله، راهنمایی جامع برای شناخت عمیقتر این مقطع فولادی کارآمد است؛ از فرآیند تولید آن، ویژگیهای کلیدی، تا کاربردهای گسترده و نکات مهم در نحوه اجرا که به ساخت سولههایی مقاوم، سبک و اقتصادی کمک میکند.محتوای جدول
چرا پروفیل Z در ساخت سولهها ضروری است؟
سولهها، به دلیل دهانههای وسیع و نیاز به فضای باز بدون ستونهای مزاحم، طراحی خاصی دارند. بارهای وارده از سقف (مانند وزن پوشش سقف، بار برف و باد) و بارهای وارده بر دیوارها (مانند فشار باد) باید به گونهای به اسکلت اصلی منتقل شوند که هم ایمنی سازه تأمین شود و هم از مصرف بیرویه فولاد جلوگیری گردد. در اینجا، پروفیل Z وارد عمل میشود. این مقطع با فرم خاص خود، امکان توزیع بهینه بارها و ایجاد یک سیستم سقف و دیوار سبک و در عین حال مقاوم را فراهم میآورد. قابلیت همپوشانی (Overlap) پروفیلهای Z در محل اتصالات، به افزایش صلبیت و پیوستگی سیستم کمک کرده و عملکرد سازه را در برابر بارهای جانبی بهبود میبخشد. در واقع، پروفیل Z نقش یک واسطه هوشمندانه را بین پوشش سبک سقف و دیوارهای سوله و اسکلت اصلی سازه ایفا میکند.پروفیل Z چیست؟ تعریف، ساختار و جایگاه در سازههای فولادی

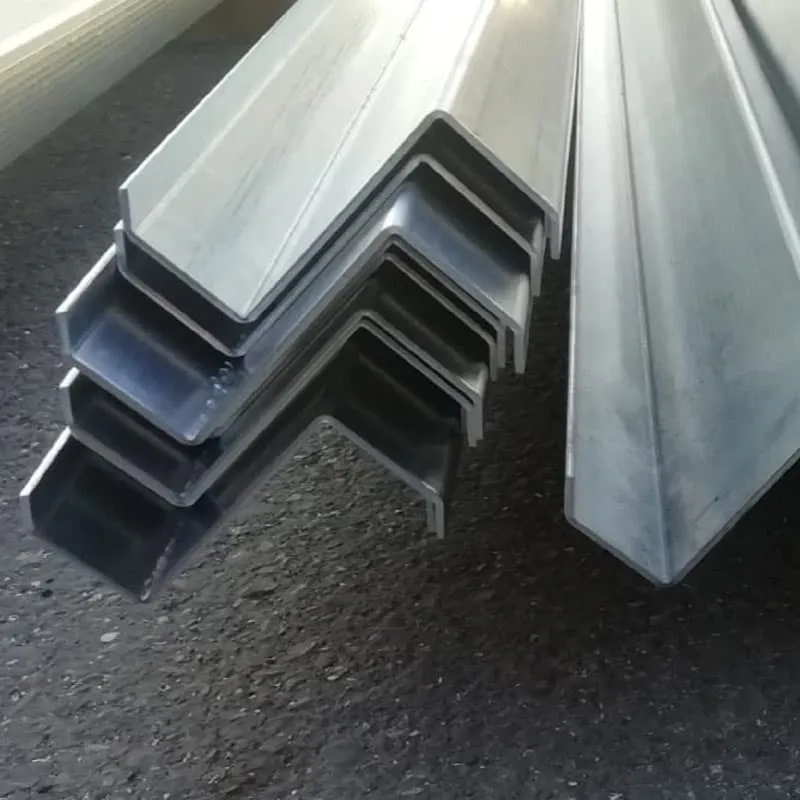

پروفیل Z (Z-section profile) یک نوع پروفیل فولادی باز است که دارای یک جان (قسمت میانی) و دو بال نامساوی است که در جهتهای مخالف خم شدهاند و در نهایت شکلی شبیه به حرف Z را تشکیل میدهند. این شکل خاص، به آن ویژگیهای مکانیکی منحصر به فردی میبخشد که آن را برای کاربردهای خاص، به ویژه در سازههای سبک و سولهها، ایدهآل میکند.ساختار و ابعاد پروفیل Z:
پروفیل Z از سه بخش اصلی تشکیل شده است: جان (Web): قسمت تخت میانی پروفیل که ارتفاع کلی آن را مشخص میکند. بالهای (Flanges): دو قسمت بالایی و پایینی که از جان پروفیل به سمت بیرون خم شدهاند. این بالها معمولاً دارای طولهای متفاوتی هستند تا امکان همپوشانی در اتصالات فراهم شود. لبهها (Lips / Stiffeners): لبههای کوچک و برگشته در انتهای بالها که به افزایش سختی و جلوگیری از کمانش موضعی بالها کمک میکنند. **ابعاد رایج:** ارتفاع جان (H): از حدود 120 میلیمتر تا 300 میلیمتر و بیشتر. عرض بالها (B1 و B2): بالها معمولاً دارای عرضهای متفاوتی هستند، مثلاً 50 و 60 میلیمتر. عرض لبه (L): حدود 15 تا 25 میلیمتر. ضخامت (t): از 2 میلیمتر تا 4 میلیمتر و بیشتر. طول شاخه: معمولاً در شاخههای 6 یا 12 متری تولید و عرضه میشوند.اهمیت مهندسی پروفیل Z:
نسبت استحکام به وزن مناسب: به دلیل شکل مقطع و توزیع بهینه جرم، پروفیل Z میتواند با وزن کمتر، مقاومت خوبی در برابر بارهای خمشی و محوری ارائه دهد. مقاومت در برابر خمش و پیچش: شکل خاص آن باعث میشود که پروفیل Z در برابر لنگرهای خمشی و پیچشی (به خصوص در ترکیب با سیستم سقف و دیوار) مقاومت خوبی از خود نشان دهد. قابلیت همپوشانی (Overlap): یکی از مهمترین مزایای پروفیل Z، قابلیت همپوشانی آن در محل اتصالات است. این ویژگی باعث میشود که اتصال بین دو پروفیل Z در محل تکیهگاه (مانند تیرهای اصلی)، صلبیت و پیوستگی بیشتری داشته باشد و نیاز به قطعات اتصال اضافی را کاهش دهد. اتصالپذیری آسان: به راحتی میتوان پروفیل Z را با پیچ و مهره یا جوشکاری به سایر اعضای سازه متصل کرد.جایگاه پروفیل Z در سازههای فولادی:
در سولهها و ساختمانهای صنعتی، پروفیل Z عمدتاً به عنوان پرلین (Purlin) در سقف و استرات (Girt) در دیوارها به کار میرود. پرلین: پروفیلهای افقی که در سقف و عمود بر تیرهای اصلی سقف قرار میگیرند و وظیفه تحمل وزن پوشش سقف (مانند ساندویچ پانل، ورق گالوانیزه، یا ورق شیروانی) و بارهای برف و باد را بر عهده دارند و این بارها را به تیرهای اصلی منتقل میکنند. استرات (جرز / Girt): پروفیلهای افقی که در دیوارها و عمود بر ستونهای اصلی سوله قرار میگیرند و وظیفه تحمل بارهای جانبی باد و همچنین نگهداری پوشش دیوار (مانند ورق گالوانیزه یا ساندویچ پانل) را بر عهده دارند.فرآیند تولید پروفیل Z: خمکاری دقیق ورق فولاد
تولید پروفیل Z عمدتاً به روش پرسی (Cold Roll Forming) یا نورد سرد با خمکاری صورت میگیرد. این روش امکان تولید مقاطعی با دقت ابعادی بالا و تلرانسهای کم را فراهم میکند.مراحل تولید:
**تهیه کلاف ورق فولادی:** فرآیند با کلافهای ورق فولادی (معمولاً ورق سیاه یا ورق گالوانیزه) آغاز میشود. ضخامت ورق انتخاب شده، بر ضخامت نهایی پروفیل Z تأثیر میگذارد. **برش نوار (Slitting):** کلافهای ورق فولادی وارد دستگاه اسلیتر (Slitter) میشوند. در این دستگاه، ورق به صورت نوارهای باریکتر (Strips) با عرض دقیق مورد نیاز برای تولید پروفیل Z برش داده میشود. عرض نوار، متناسب با محیط نهایی پروفیل (مجموع ارتفاع جان، عرض بالها و عرض لبهها) است. **فرمدهی سرد (Cold Roll Forming):** نوارهای برشخورده وارد خط رول فرمینگ میشوند. این خط شامل مجموعهای از غلتکهای متوالی (Roller Dies) است که هر جفت از آنها، نوار را به تدریج خم کرده و به شکل نهایی پروفیل Z در میآورد. این فرآیند بدون حرارتدهی و در دمای محیط انجام میشود. غلتکها با دقت بسیار بالا طراحی شدهاند تا شکل دقیق بالها، جان و لبههای پروفیل را ایجاد کنند و از هرگونه تابخوردگی یا اعوجاج جلوگیری شود. **پانچ و سوراخکاری (Punching – اختیاری):** بسیاری از پروفیلهای Z در طول خط تولید، همزمان با فرآیند فرمدهی، توسط واحدهای پانچ اتوماتیک سوراخ میشوند. این سوراخها برای اتصال آسانتر پروفیلها به یکدیگر یا به سایر اعضای سازه با استفاده از پیچ و مهره، از پیش تعبیه میشوند. شکل و فاصله سوراخها بر اساس نیازهای طراحی تعیین میشود. **برش در طول دلخواه (Cutting to Length):** پس از اتمام فرآیند فرمدهی و پانچ (در صورت وجود)، پروفیل Z تولید شده به صورت پیوسته ادامه مییابد و سپس توسط ارههای اتوماتیک یا گیوتینهای پروازی (Flying Shears) به طولهای استاندارد (معمولاً 6 یا 12 متر) یا طولهای سفارشی برش داده میشوند. **کنترل کیفیت و بستهبندی:** پروفیلهای برشخورده از نظر ابعاد (ارتفاع، عرض بالها، ضخامت)، شکل مقطع، و کیفیت سطح کنترل میشوند. سپس در بستههای مشخص (باندل) قرار گرفته و برای انبارداری یا حمل و نقل آماده میشوند.مزایای تولید پروفیل Z به روش نورد سرد:
دقت ابعادی بالا: این روش امکان تولید پروفیلهایی با تلرانسهای بسیار کم را فراهم میکند. سطح صاف و یکنواخت: پروفیلهای تولیدی دارای سطح صاف و مناسب برای پوششدهی و رنگآمیزی هستند. قابلیت تولید اشکال پیچیده: روش رول فرمینگ امکان تولید مقاطعی با اشکال پیچیدهتر و خاص را فراهم میآورد. کاهش ضایعات: این فرآیند بهینهتر بوده و ضایعات کمتری نسبت به سایر روشها دارد.
ویژگیهای کلیدی پروفیل Z: چرا انتخاب اول سازندگان سولههاست؟
پروفیل Z به دلیل مجموعهای از ویژگیهای مطلوب، به گزینهای ایدهآل برای ساخت سقف و دیوارهای سولهها تبدیل شده است.1. وزن سبک:
یکی از مهمترین مزایای پروفیل Z، وزن نسبتاً پایین آن نسبت به مقاومت بالایی است که ارائه میدهد. این ویژگی منجر به: کاهش بار مرده سقف و دیوار: که به معنای کاهش ابعاد و وزن سایر اعضای سازه مانند تیرها، ستونها و فونداسیون است. کاهش هزینهها: سبکسازی سازه، مصرف فولاد و در نتیجه هزینههای کلی پروژه را کاهش میدهد. حمل و نقل آسانتر: وزن کم، بارگیری، حمل و نقل و جابجایی پروفیلها در کارگاه را آسانتر میکند.2. مقاومت بالا در برابر خمش و پیچش:
شکل مقطع Z، به خصوص در ترکیب با لبههای برگشته (Lips)، مقاومت خوبی در برابر بارهای خمشی و پیچشی (که ناشی از وزن سقف، برف و باد هستند) ارائه میدهد. این ویژگی برای پرلینها و استراتها که بارهای گسترده را تحمل میکنند، بسیار حیاتی است.3. قابلیت همپوشانی (Overlap) در اتصالات:
همانطور که قبلاً اشاره شد، شکل پروفیل Z امکان میدهد که دو پروفیل در محل تکیهگاه (مانند تیرهای اصلی سقف) روی هم قرار گرفته و به هم متصل شوند. این همپوشانی مزایای زیر را دارد: افزایش استحکام و صلبیت اتصال: یکپارچگی بیشتری در سیستم ایجاد میکند. توزیع بهتر بارها: بارها به صورت مؤثرتری بین پروفیلها و به تکیهگاه منتقل میشوند. کاهش طول دهانه موثر: با همپوشانی، دهانه مؤثر پروفیل کاهش یافته و مقاومت آن در برابر خیز (Deflection) و لرزش افزایش مییابد.4. نصب و اجرای سریع و آسان:
پروفیل Z به دلیل وزن سبک و قابلیت اتصال آسان (به ویژه در صورت داشتن سوراخهای پانچ شده)، به سرعت در محل پروژه نصب میشود. این ویژگی به کاهش زمان اجرای پروژه کمک میکند.5. صرفه اقتصادی:
با توجه به سبکسازی سازه، کاهش زمان اجرا، و بهینهسازی مصرف فولاد، استفاده از پروفیل Z میتواند منجر به صرفهجویی قابل توجهی در هزینههای کلی پروژه شود. آهن فروشی ابوالحلاج طیف گستردهای از پروفیلهای Z را با قیمت مناسب و کیفیت مطلوب عرضه میکند.6. تهویه و نورگیری:
در برخی طراحیها، فضای بین پروفیلهای Z در سقف میتواند برای نصب نورگیرهای خطی یا سیستمهای تهویه طبیعی استفاده شود.7. مقاومت در برابر خوردگی (در نوع گالوانیزه):

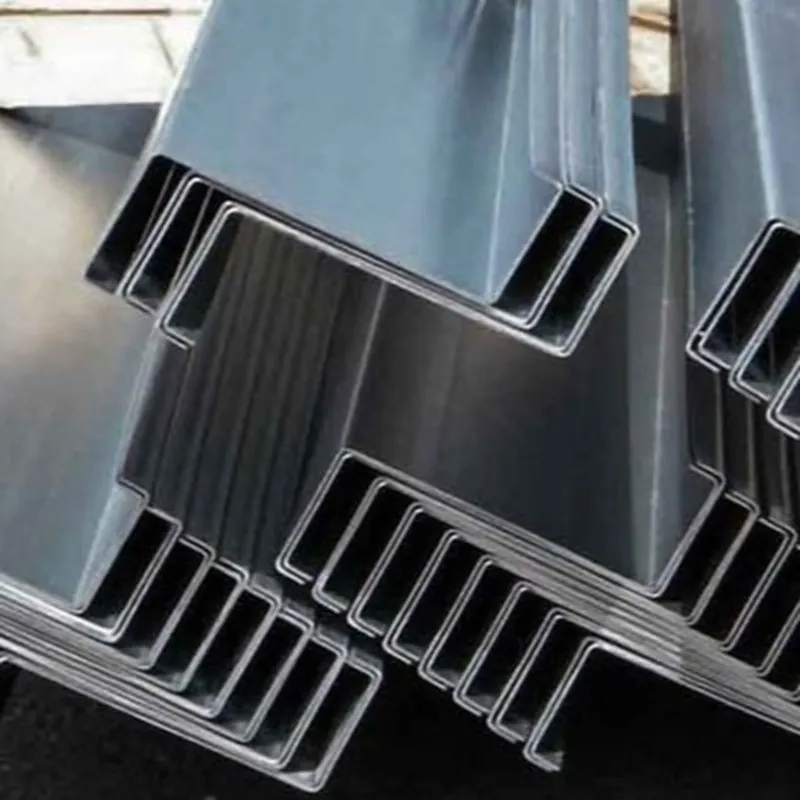

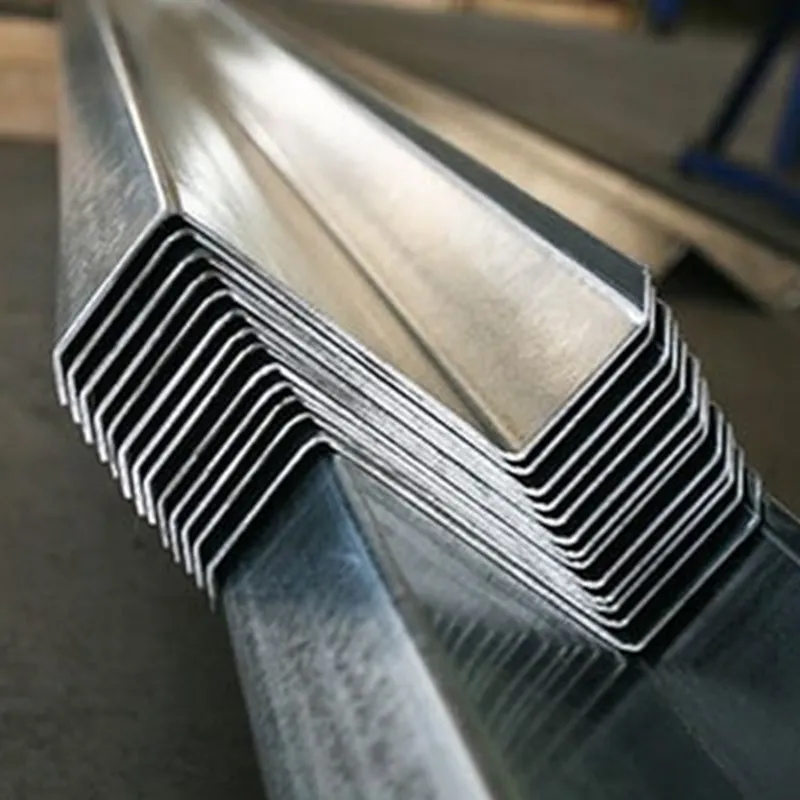

استفاده از ورق گالوانیزه در تولید پروفیل Z، مقاومت آن را در برابر زنگزدگی و خوردگی به شدت افزایش میدهد که برای سولهها و سازههایی که در معرض رطوبت یا عوامل جوی قرار دارند، بسیار حائز اهمیت است.کاربردهای پروفیل Z در صنعت ساختوساز
پروفیل Z عمدتاً در ساخت سولهها و سازههای فلزی سبک کاربرد دارد، اما استفاده از آن به این موارد محدود نمیشود.1. پرلین سقف سولهها (Z-Purlin):
اصلیترین و رایجترین کاربرد پروفیل Z، استفاده به عنوان پرلین (لاپه) در سقف سولههای صنعتی، کشاورزی، ورزشی و انبارهاست. پرلینها به صورت افقی و عمود بر تیرهای اصلی سقف قرار میگیرند و وظیفه نگهداری پوشش سقف (مانند ساندویچ پانل، ورق گالوانیزه، یا ورق شیروانی) و بارهای وارده به تیرهای اصلی را بر عهده دارند و این بارها را به تیرهای اصلی منتقل میکنند.2. استرات دیوار سولهها (Girt):
در دیوارهای سولهها نیز از پروفیل Z به عنوان استرات (جرز یا تیرک افقی) استفاده میشود. استراتها به صورت افقی و عمود بر ستونهای اصلی سوله نصب میشوند و وظیفه تحمل بارهای جانبی باد بر دیوار و همچنین نگهداری پوشش دیوار (مانند ورق گالوانیزه یا ساندویچ پانل) را بر عهده دارند.3. ساخت فریم و چارچوب:
در ساخت فریمهای سبک برای تابلوهای تبلیغاتی، بیلبوردها، سازههای نمایشگاهی موقت و غرفهسازی. ساخت چهارچوب درب و پنجرههای صنعتی.4. سازههای خاص و نیمهپیشساخته:
در ساخت برخی سازههای خرپایی سبک، سازههای فضاکار و اسکلتهای نیمهپیشساخته که نیاز به مونتاژ سریع دارند. در ساخت سقفهای شیبدار و آلاچیقها.5. صنعت خودرو و کشاورزی:
در ساخت برخی از فریمها و شاسیهای سبک در صنعت خودرو و ماشینآلات کشاورزی.نکات مهم در طراحی و اجرای پروفیل Z
طراحی و اجرای صحیح پروفیل Z برای اطمینان از عملکرد مطلوب و ایمنی سازه بسیار حیاتی است.1. طراحی سازهای:
ابعاد و ضخامت پروفیل Z باید توسط مهندس سازه و بر اساس محاسبات دقیق (شامل بارهای مرده و زنده سقف، بار برف، بار باد و بارهای لرزهای) تعیین شود. طراحی باید با رعایت آییننامهها و مقررات ملی ساختمان (به ویژه مباحث 6 و 10) صورت گیرد. میزان خیز (Deflection) مجاز پرلینها و استراتها باید کنترل شود.2. جزئیات اتصالات:
اتصال به تیرهای اصلی: پروفیلهای Z معمولاً با پیچ و مهره یا جوشکاری به بال تیرهای اصلی سقف یا ستونهای سوله متصل میشوند. استفاده از نبشیهای اتصال یا پلیتهای کوچک برای سهولت و استحکام اتصال رایج است. همپوشانی (Overlap): در محل تکیهگاهها، پروفیلهای Z باید به اندازه کافی (معمولاً 15 تا 20 درصد طول دهانه) روی هم همپوشانی داشته باشند و با پیچ و مهره به یکدیگر متصل شوند. این همپوشانی باعث ایجاد پیوستگی و افزایش مقاومت در برابر خیز و لرزش میشود. بادبندهای سقف و دیوار: برای ایجاد صلبیت بیشتر در سقف و دیوار و انتقال نیروهای جانبی، استفاده از بادبندهای ضربدری (معمولاً میلگرد کششی یا تسمه) بین پروفیلهای Z در سقف و استراتها در دیوار ضروری است.3. سوراخکاری و پانچ:
اگر پروفیل Z بدون سوراخ پانچ شده از کارخانه خریداری میشود، سوراخکاری در محل پروژه باید با دقت و مطابق نقشه انجام شود. سوراخکاری نامناسب میتواند به کاهش مقاومت پروفیل منجر شود.4. پوشش ضد زنگ و محافظتی:
اگر از پروفیل Z سیاه استفاده میشود، باید قبل از نصب یا بلافاصله پس از آن، با رنگ ضد زنگ مناسب پوشش داده شود تا از خوردگی آن جلوگیری شود. در محیطهای مرطوب یا خورنده، استفاده از پروفیل Z گالوانیزه توصیه میشود. شما میتوانید با مراجعه به آهن فروشی ابوالحلاج، پروفیل Z را با گالوانیزه بودن یا بدون آن (و سپس اعمال ضد زنگ) تهیه کنید.5. کیفیت تولید و متریال:
همواره از تولیدکنندگان معتبر خرید کنید و گواهینامه فنی (Mill Test Certificate – MTC) پروفیل را درخواست کنید تا از مطابقت آن با استانداردهای مربوطه و کیفیت متریال اطمینان حاصل شود. خرید از فروشندگان معتبر مانند آهن فروشی ابوالحلاج این اطمینان را به شما میدهد.6. حمل و نقل و دپو:
پروفیلهای Z باید به درستی حمل و دپو شوند تا از تغییر شکل، خمیدگی یا آسیبدیدگی آنها جلوگیری شود.
آینده پروفیل Z: نوآوری و بهینهسازی
صنعت فولاد و ساختوساز همواره در حال پیشرفت است و پروفیل Z نیز از این قاعده مستثنی نیست.
1. پروفیلهای Z با اشکال بهینه:
توسعه اشکال بهینهتر پروفیل Z با لبههای خاص یا ترکیبات هندسی متفاوت برای افزایش مقاومت در برابر بارهای پیچشی و خیز با حداقل مصرف مواد.
2. فولادهای با استحکام بالا (HSS):
استفاده از فولادهای با استحکام بالاتر در تولید پروفیل Z که امکان طراحی پرلینها و استراتهای سبکتر و کارآمدتر را فراهم میکند.
3. سیستمهای سقف و دیوار یکپارچه:
توسعه سیستمهای مدولار و پیشساخته که در آنها پروفیلهای Z به صورت یکپارچه با پوشش سقف یا دیوار (مانند ساندویچ پانل) ترکیب میشوند تا سرعت نصب و کیفیت اجرا را به حداکثر برسانند.
4. پوششهای هوشمند:
تحقیقات بر روی پوششهای نوین (مانند پوششهای مقاوم در برابر حرارت، پوششهای ضد باکتری، یا پوششهای خودترمیمشونده) برای افزایش دوام و کارایی پروفیل Z در محیطهای خاص.
این پیشرفتها، آیندهای روشنتر و کارآمدتر را برای پروفیل Z نوید میدهند و جایگاه آن را به عنوان یک مقطع حیاتی در ساختوساز صنعتی تثبیت خواهند کرد.
نتیجهگیری: پروفیل Z، عنصری کلیدی در سازههای سبک و مقاوم
پروفیل Z، با فرم خاص و ویژگیهای منحصربهفرد خود، به واقع آچار فرانسه و ستون فقرات سبک در ساخت سولهها و سازههای فلزی سبک مدرن است. از قابلیت خود به عنوان پرلین برای تحمل بارهای سقف گرفته تا نقش آن به عنوان استرات در دیوارهای سوله، پروفیل Z با ارائه ترکیبی بهینه از استحکام، وزن سبک و سهولت در اجرا، به مهندسان و سازندگان کمک میکند تا پروژههایی اقتصادی، سریع و پایدار را به اتمام برسانند. درک دقیق ویژگیها، فرآیند تولید و جزئیات اجرایی پروفیل Z برای هر فعال در صنعت ساختوساز ضروری است. با انتخاب صحیح و اجرای دقیق، پروفیل Z تضمینکننده مقاومت و دوام سازه شما در برابر عوامل محیطی و بارهای مختلف خواهد بود.
