مقدمه: قوطی پروفیل، معماری مدرن را متحول کرده است
در دنیای ساختوساز و صنعت، برخی مصالح چنان بنیادین هستند که بدون آنها، بسیاری از سازههای مدرن امروزی قابل تصور نیستند. قوطی پروفیل دقیقاً یکی از همین مصالح است. این مقاطع فولادی توخالی، با ظاهر ساده اما کارایی بینظیرشان، عملاً به ستون فقرات پنهان در هر سازهای تبدیل شدهاند؛ از اسکلتهای فلزی ساختمانهای بلند گرفته تا فریمهای درب و پنجره، مبلمان شهری و حتی صنایع خودروسازی. قوطی پروفیل به دلیل نسبت استحکام به وزن بالا، سهولت اتصالپذیری و تنوع در ابعاد و اشکال، جایگاه ویژهای در میان مهندسان و سازندگان پیدا کرده است. این مقاله، راهنمایی جامع برای آشنایی عمیقتر با این عضو حیاتی صنعت فولاد است؛ کاوشی در انواع مختلف آن، فرآیندهای تولید، ویژگیهای کلیدی و کاربردهای گستردهای که زندگی روزمره ما را شکل میدهند.
چرا قوطی پروفیل اهمیت دارد؟
درک اهمیت قوطی پروفیل، نیازمند درک نیاز به مقاطع فولادی با ویژگیهای خاص است. در گذشته، بسیاری از سازهها با استفاده از مقاطع توپر (مانند تیرآهن و نبشی) ساخته میشدند. اما با پیشرفت علم مهندسی و نیاز به سازههای سبکتر، مستحکمتر و با ظاهری زیباتر، مقاطع توخالی مانند قوطی پروفیل به سرعت جایگزین شدند. فضای خالی داخلی قوطی، ضمن کاهش وزن کلی سازه، به بهبود مقاومت آن در برابر پیچش و خمش کمک میکند. این ویژگی، قوطی پروفیل را به انتخابی بهینه برای کاربردهای متنوعی از جمله سازههای فضاکار، خرپاها، و فریمهای سبک اما مقاوم تبدیل کرده است.

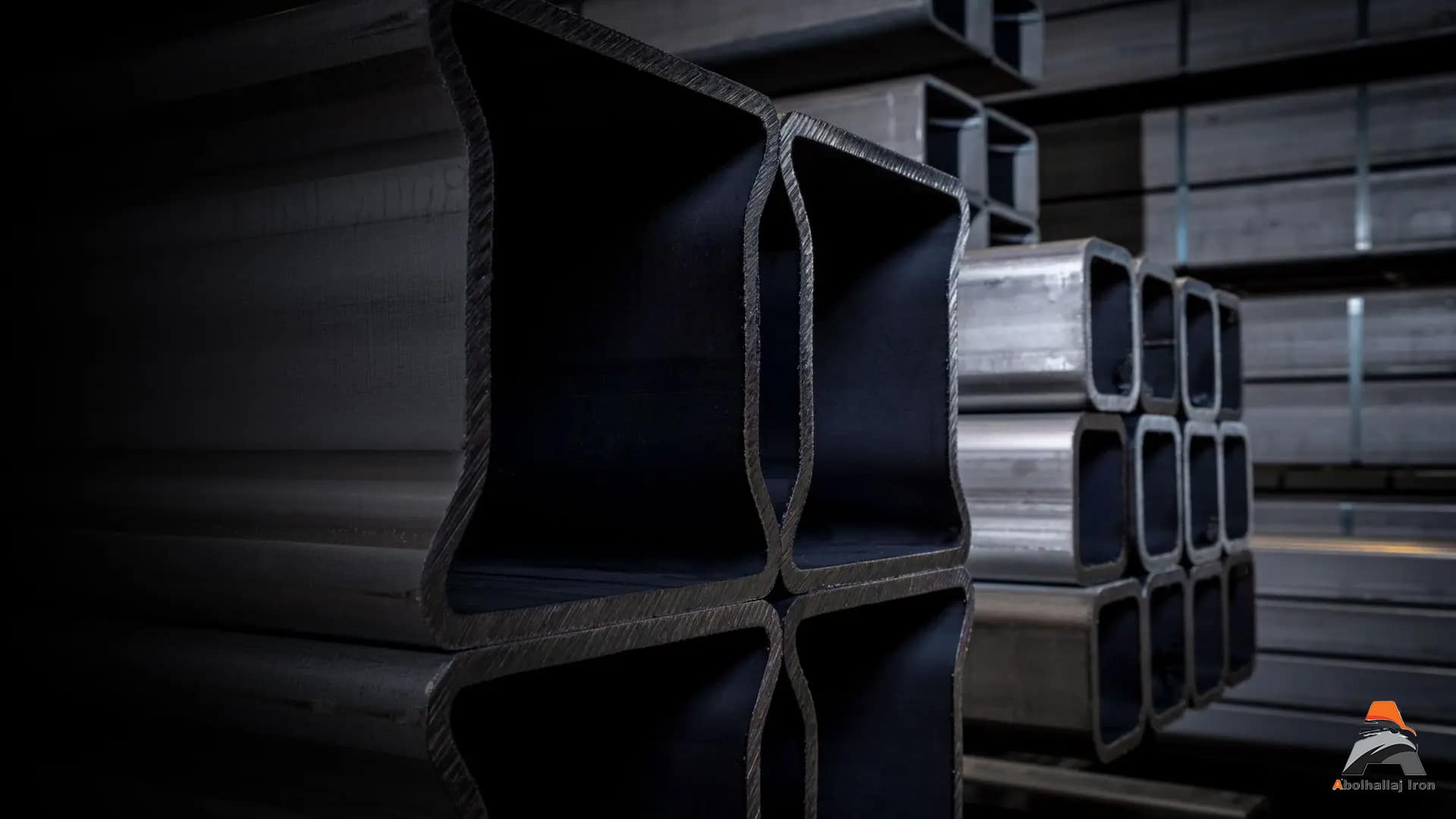

قوطی پروفیل چیست؟ تعاریف و دستهبندیها
پروفیل در صنعت فولاد به هر مقطع فولادی با یک شکل هندسی خاص و ثابت در طول خود گفته میشود. قوطی پروفیل (به انگلیسی Hollow Structural Section – HSS یا Steel Box Section) به مقاطع فولادی توخالی با سطح مقطع مربع یا مستطیل اطلاق میشود. این مقاطع دارای چهار ضلع و دو بعد اصلی (طول و عرض مقطع) و یک ضخامت مشخص هستند.
دستهبندی اصلی قوطی پروفیل
قوطی پروفیل را میتوان بر اساس معیارهای مختلفی دستهبندی کرد:
بر اساس شکل سطح مقطع:
- قوطی مربع: دارای چهار ضلع مساوی.
- قوطی مستطیل: دارای دو ضلع بلندتر و دو ضلع کوتاهتر.
- پروفیل Z و پروفیل C: اگرچه اینها قوطی نیستند، اما در دسته پروفیلهای باز قرار میگیرند و گاهی در کنار قوطیها نام برده میشوند. (مهم است که در این مقاله بر قوطیهای مربع و مستطیل تمرکز شود.)
بر اساس وزن و ضخامت:
- پروفیل سبک (مبلی یا سبک صنعتی): این پروفیلها از ورقهای روغنی (نورد سرد) با ضخامتهای کمتر (معمولاً 0.6 تا 1.5 میلیمتر) تولید میشوند. دقت ابعادی بالا و کیفیت سطح عالی از ویژگیهای آنهاست.
- پروفیل سنگین (صنعتی یا ساختمانی): این پروفیلها از ورقهای سیاه (نورد گرم) با ضخامتهای بیشتر (از 2 میلیمتر به بالا) تولید میشوند و استحکام بالاتری دارند.
بر اساس کاربرد:
- پروفیل ساختمانی: برای ساخت اسکلت فلزی ساختمانها، ستونها، خرپاها و سازههای فلزی سنگین.
- پروفیل صنعتی: در صنایع خودروسازی، ماشینسازی، کشاورزی، و ساخت تجهیزات صنعتی.
- پروفیل مبلی: در ساخت مبلمان اداری و خانگی، لوازم خانگی، و صنایع دکوراتیو به دلیل زیبایی و دقت بالا.
- پروفیل درب و پنجره: برای ساخت چهارچوب و فریم درب و پنجره (انواع لنگه دری، چهارچوبی).
فرآیند تولید قوطی پروفیل: از ورق تا مقطع نهایی
تولید قوطی پروفیل یک فرآیند تخصصی و چند مرحلهای است که نیازمند دقت بالا و ماشینآلات پیشرفته است. روش اصلی تولید قوطی پروفیل، روش نورد سرد با جوشکاری ERW (مقاومت الکتریکی) است، اگرچه روش نورد گرم نیز برای مقاطع سنگینتر وجود دارد.
مراحل تولید قوطی پروفیل به روش نورد سرد (ERW):
- آمادهسازی کلاف ورق: فرآیند با کلافهای ورق فولادی (معمولاً ورق سیاه برای پروفیل سنگین و ورق روغنی برای پروفیل سبک) آغاز میشود. این کلافها از انبار به خط تولید منتقل شده و در دستگاه بازکننده کلاف (Decoiler) قرار میگیرند.
- برش نوار (Slitting): ورقهای با عرض زیاد در دستگاه اسلیتر به نوارهای باریکتر (Strips) با عرض مورد نیاز برای تولید پروفیل برش داده میشوند. عرض نوار دقیقاً متناسب با محیط قوطی پروفیل نهایی است.
- فرمدهی سرد (Cold Forming): نوارهای برشخورده وارد خط رول فرمینگ میشوند. در این بخش، نوار از میان مجموعهای از غلتکهای متوالی عبور میکند. هر جفت غلتک، نوار را به تدریج خم کرده و به شکل نهایی مقطع (مربع یا مستطیل) در میآورد. این فرآیند بدون حرارتدهی و در دمای محیط انجام میشود.
- جوشکاری مقاومت الکتریکی (ERW – Electric Resistance Welding): پس از فرمدهی، لبههای دو طرف نوار که به هم رسیدهاند، با استفاده از جریان الکتریکی با فرکانس بالا (High Frequency – HF) ذوب و به یکدیگر جوش داده میشوند. در این روش، نیازی به سیم جوش یا الکترود خارجی نیست و فولاد خود لبهها به دلیل مقاومت الکتریکی و حرارت ایجاد شده، به یکدیگر متصل میشوند. این روش، جوشی محکم و با کیفیت بالا ایجاد میکند.
- برادهبرداری (Scarfing): پس از جوشکاری، ممکن است یک برآمدگی کوچک در محل درز جوش ایجاد شود. این برآمدگی توسط دستگاهی به نام “اسکارفر” (Scarfing Unit) برداشته میشود تا سطح پروفیل صاف و یکنواخت گردد.
- خنککاری و اندازهگیری: پروفیل جوشخورده پس از عبور از حوضچههای خنککننده، به دمای محیط باز میگردد. سپس، ابعاد و شکل نهایی آن توسط تجهیزات اندازهگیری دقیق کنترل میشود.
- برش در طول دلخواه (Cutting to Length): در نهایت، پروفیلها توسط ارههای اتوماتیک به طولهای استاندارد (معمولاً 6 یا 12 متر) برش داده میشوند.
- بستهبندی و انبارداری: پروفیلهای آمادهشده در بستههای مشخص قرار گرفته و برای انبارداری یا حمل و نقل آماده میشوند.
مزایای تولید قوطی پروفیل به روش ERW:
- سرعت بالای تولید: این روش امکان تولید انبوه را فراهم میکند.
- دقت ابعادی بالا: به ویژه در پروفیلهای سبک که از ورق نورد سرد تولید میشوند.
- یکنواختی کیفیت جوش: جوش ERW بسیار محکم و قابل اعتماد است.
- سطح صاف و مناسب: برای رنگپذیری و پوششدهی.

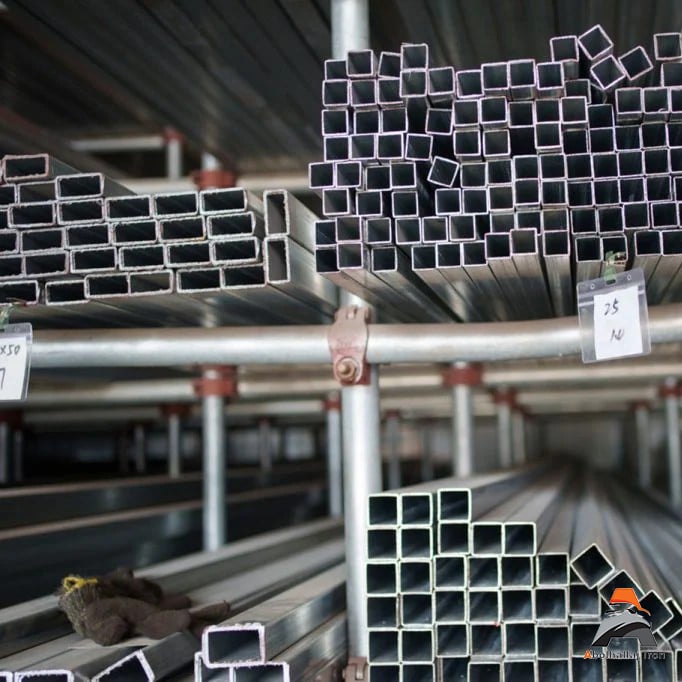

انواع قوطی پروفیل بر اساس ابعاد و کاربرد
قوطی پروفیل در ابعاد و ضخامتهای بسیار متنوعی تولید میشود تا بتواند پاسخگوی نیازهای گسترده صنایع مختلف باشد.
قوطی پروفیل ساختمانی
این دسته شامل قوطیهایی با ابعاد بزرگتر و ضخامتهای بیشتر است که عمدتاً از ورق سیاه (نورد گرم) تولید میشوند. استحکام بالا و مقاومت در برابر بارهای سنگین، ویژگی اصلی آنهاست.
ابعاد رایج:
- مربع: از 40×40 میلیمتر تا 140×140 میلیمتر و حتی بزرگتر
- مستطیل: از 40×60 میلیمتر تا 100×200 میلیمتر و ابعاد مشابه
- ضخامت: 2 میلیمتر تا 6 میلیمتر و بالاتر
کاربردها:
- اسکلت فلزی ساختمانها: به عنوان ستون، تیر و اعضای خرپا در سازههای فولادی.
- ستون و خرپای سوله: در ساخت سولههای صنعتی و انبارها.
- ماشینآلات صنعتی: ساخت بدنه و فریم ماشینآلات سنگین.
- پایه و ستون تابلوهای تبلیغاتی بزرگ: به دلیل مقاومت در برابر باد و بارهای جانبی.
- نردههای محافظ و پلهای عابر پیاده: در سازههایی که نیاز به مقاومت بالا دارند.
قوطی پروفیل صنعتی
این دسته شامل پروفیلهایی است که در صنایع مختلف برای ساخت قطعات و تجهیزات گوناگون استفاده میشوند. این پروفیلها میتوانند شامل پروفیلهای سبک و سنگین باشند، بسته به نیاز صنعت.
کاربردها:
- خودروسازی: ساخت شاسی، فریم و قطعات مختلف خودرو.
- کشاورزی: ساخت ماشینآلات کشاورزی، سازههای گلخانهای و تجهیزات دامداری.
- ماشینسازی: در ساخت بدنه و بخشهای مختلف ماشینآلات تولیدی.
- حملونقل: ساخت تریلر، کانتینر، و قطعات واگنهای ریلی.
- تجهیزات و ابزارآلات: ساخت فریم ابزار، میز کار و تجهیزات آزمایشگاهی.
قوطی پروفیل مبلی (سبک)
این پروفیلها از ورقهای روغنی (نورد سرد) با ضخامت پایینتر تولید میشوند و به دلیل کیفیت سطح عالی، دقت ابعادی بالا و وزن سبک، برای کاربردهای دکوراتیو و ظریفتر مناسب هستند.
ابعاد رایج:
- مربع: از 10×10 میلیمتر تا 40×40 میلیمتر
- مستطیل: از 10×20 میلیمتر تا 30×50 میلیمتر
- ضخامت: 0.6 میلیمتر تا 1.5 میلیمتر
کاربردها:
- مبلمان اداری و خانگی: ساخت فریم صندلی، میز، کمد و تخت.
- لوازم خانگی: ساخت بدنه و فریم یخچال، لباسشویی، اجاق گاز و تجهیزات آشپزخانه.
- ساخت دوچرخه و موتورسیکلت: در فریم و قطعات سبک.
- نمایشگاهها و غرفهسازی: برای ساخت سازههای موقت و دکوراتیو.
- تجهیزات ورزشی: در ساخت تردمیل، دوچرخه ثابت و سایر دستگاههای ورزشی.
قوطی پروفیل درب و پنجره
این پروفیلها به طور خاص برای ساخت چهارچوب و لنگههای درب و پنجرههای فلزی طراحی شدهاند و شکل مقطع آنها با قوطیهای معمولی متفاوت است.
انواع رایج:
- پروفیل چهارچوبی: برای ساخت چهارچوب درب و پنجره.
- پروفیل لنگه دری: برای ساخت لنگههای بازشو درب و پنجره.
- پروفیل کلافی: برای ساخت کلافهای داخلی درب و پنجره.
کاربردها:
- ساخت درب و پنجره فلزی: در ساختمانهای مسکونی، تجاری و صنعتی.
- نردهکشی و حفاظها: در بالکنها، پلهها و محوطهها.
ویژگیهای کلیدی قوطی پروفیل: چرا انتخاب اول مهندسان است؟
قوطی پروفیل به دلیل مجموعهای از ویژگیهای مطلوب، به انتخابی ایدهآل در بسیاری از کاربردها تبدیل شده است.
استحکام بالا در برابر وزن پایین:
یکی از مهمترین مزایای قوطی پروفیل، نسبت استحکام به وزن بالا آن است. ساختار توخالی آن باعث میشود که با حداقل مصرف ماده، حداکثر مقاومت در برابر خمش و پیچش حاصل شود. این ویژگی در طراحی سازههای سبک وزن و بهینهسازی مصرف فولاد اهمیت زیادی دارد.
قابلیت جوشکاری و اتصالپذیری عالی:
قوطی پروفیل به دلیل سطح صاف و یکنواخت، به راحتی قابل جوشکاری است. این امر امکان اتصال سریع و مستحکم قطعات مختلف را فراهم میکند. همچنین، اتصالات پیچ و مهرهای نیز بر روی آنها به سادگی قابل اجراست.
سطح صاف و یکنواخت:
سطح صاف و بدون برآمدگی قوطی پروفیل، آن را برای رنگآمیزی، آبکاری و سایر پوششهای سطحی بسیار مناسب میکند. این ویژگی به ویژه در کاربردهای دکوراتیو و مبلی اهمیت پیدا میکند.
دقت ابعادی بالا:
به خصوص در پروفیلهای تولید شده به روش نورد سرد (مبلی)، دقت ابعادی بسیار بالا است که برای ساخت قطعات دقیق و مونتاژهای پیچیده حیاتی است.
مقاومت در برابر پیچش:
ساختار جعبهای قوطی پروفیل، مقاومت بسیار خوبی در برابر بارهای پیچشی فراهم میکند که در ستونها، خرپاها و سازههایی که در معرض این نوع بارگذاری هستند، مزیت بزرگی محسوب میشود.
صرفه اقتصادی:
با توجه به کاهش وزن کلی سازه و سهولت در نصب و اجرا، استفاده از قوطی پروفیل میتواند منجر به صرفهجویی در هزینههای مصالح و نیروی کار شود.
نکات مهم در انتخاب و خرید قوطی پروفیل
انتخاب صحیح قوطی پروفیل، تأثیر مستقیمی بر ایمنی، دوام و هزینه نهایی پروژه دارد.
1. ابعاد (طول، عرض و ضخامت):
- طول و عرض مقطع: باید متناسب با نیازهای طراحی و محاسبات سازهای انتخاب شود. ابعاد متداول مربع (مثلاً 20×20 تا 140×140) و مستطیل (مثلاً 20×30 تا 100×200) هستند.
- ضخامت دیواره: بسته به میزان بارگذاری و الزامات مهندسی، ضخامت دیواره (مثلاً 0.6 میلیمتر تا 6 میلیمتر یا بیشتر) تعیین میشود. ضخامتهای پایینتر برای کاربردهای سبک و دکوراتیو و ضخامتهای بالاتر برای سازههای سنگینتر مناسب هستند.
2. استاندارد تولید:
قوطی پروفیلها باید طبق استانداردهای ملی و بینالمللی تولید شوند. در ایران، استاندارد ملی 7338 و 7337 برای پروفیلهای فولادی توخالی کاربرد دارند. اطمینان از مطابقت با استاندارد، تضمینکننده کیفیت و خواص مکانیکی محصول است.
3. نوع ورق مصرفی (سبک یا سنگین):
- ورق روغنی (نورد سرد): برای پروفیلهای سبک (مبلی) که نیاز به سطح صاف، دقت ابعادی بالا و قابلیت خمکاری و فرمدهی پیچیده دارند.
- ورق سیاه (نورد گرم): برای پروفیلهای سنگین (ساختمانی و صنعتی) که نیاز به استحکام و مقاومت بالا در برابر بارهای سنگین دارند.
4. کیفیت جوش:
کیفیت درز جوش (در روش ERW) بسیار مهم است. درز جوش باید یکنواخت، بدون نقص (مانند ترک یا تخلخل) و دارای استحکام کافی باشد.
5. پوشش سطحی (در صورت نیاز):
در محیطهای خورنده یا برای کاربردهای خاص، ممکن است نیاز به قوطی پروفیل با پوششهای محافظ باشد:
- قوطی گالوانیزه: برای افزایش مقاومت در برابر زنگزدگی و خوردگی (پوشش روی).
- قوطی رنگی: برای زیبایی و محافظت بیشتر در برابر عوامل جوی.
6. بررسی کارخانه تولیدکننده و گواهینامهها:
همیشه از کارخانههای معتبر و شناختهشده خرید کنید. گواهینامههای کیفیت و آنالیز محصول را از فروشنده دریافت کنید تا از مطابقت محصول با نیازهای پروژه خود اطمینان حاصل کنید.

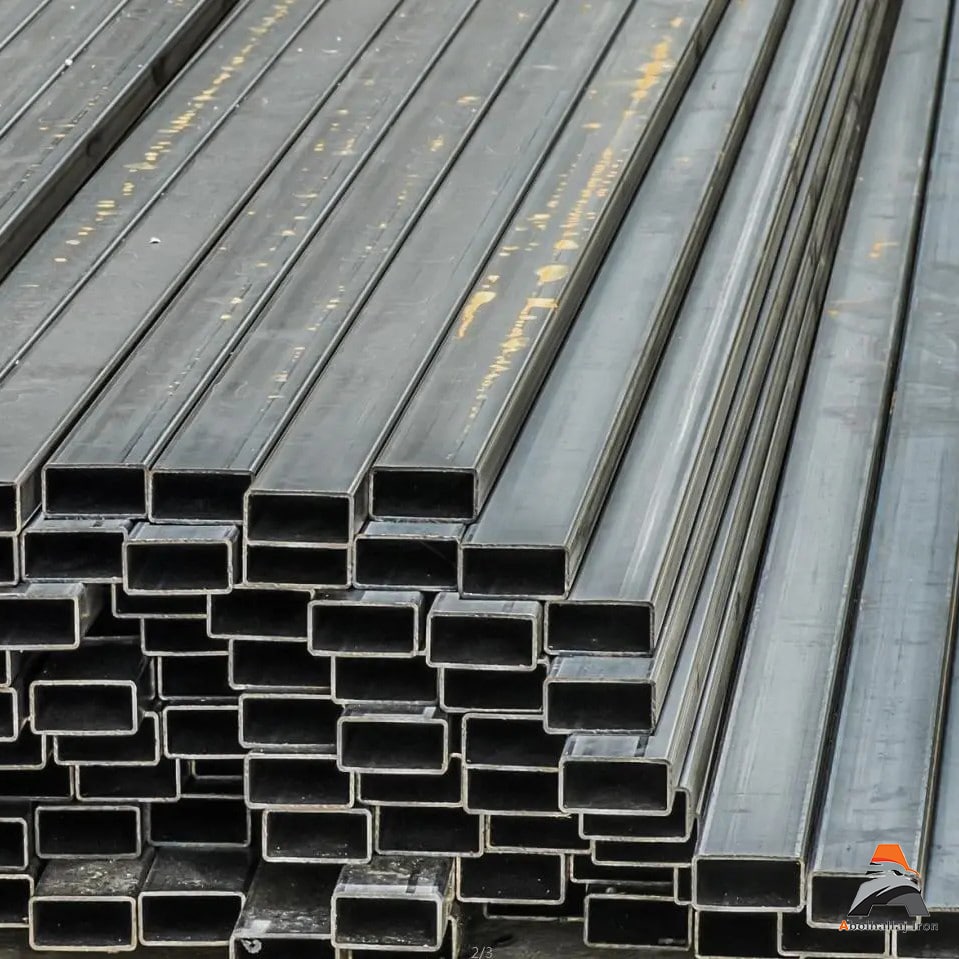

7. قیمت و هزینه:
قیمت قوطی پروفیل تحت تأثیر عوامل مختلفی مانند قیمت جهانی فولاد، ابعاد، ضخامت، کارخانه تولیدکننده و نوع پوشش قرار میگیرد. مقایسه قیمتها از منابع معتبر و توجه به مشخصات فنی، برای یک خرید مقرونبهصرفه ضروری است.
آینده قوطی پروفیل: نوآوری و کاربردهای نوین
صنعت فولاد و به تبع آن، تولید قوطی پروفیل همواره در حال تکامل است. پیشرفتها در متالورژی، تکنیکهای جوشکاری و فرآیندهای تولید، منجر به توسعه نسلهای جدیدی از قوطی پروفیل با خواص مکانیکی بهبود یافته و کاربردهای نوین شده است.
1. پروفیلهای با استحکام بالا (HSS):
تولید HSS با استحکام تسلیم و کششی بسیار بالاتر، امکان طراحی سازههای سبکتر و در عین حال قویتر را فراهم میکند. این امر به ویژه در سازههایی با دهانههای بلند و یا سازههایی که نیاز به کاهش وزن دارند (مانند خودروسازی و هوافضا) اهمیت دارد.
2. پروفیلهای با پوششهای پیشرفته:
توسعه پوششهای نوین (مانند پوششهای مقاوم در برابر آتش، پوششهای ضد باکتری، یا پوششهای خودترمیمشونده) میتواند دامنه کاربرد قوطی پروفیل را به محیطهای خاص و حساس گسترش دهد.
3. کاربرد در معماری پایدار:
با توجه به قابلیت بازیافت بالای فولاد، قوطی پروفیل نقش مهمی در معماری پایدار و ساختوساز سبز ایفا میکند. تلاشها برای کاهش ردپای کربن در فرآیند تولید فولاد نیز به این پایداری کمک میکند.
4. استفاده در چاپ سهبعدی فولاد:
اگرچه هنوز در مراحل اولیه است، اما پیشرفتها در چاپ سهبعدی فلزات میتواند در آینده منجر به تولید قوطی پروفیلهای با اشکال پیچیدهتر و بهینهتر شود که امکان طراحیهای نوآورانه را فراهم میآورد.
این پیشرفتها نشان میدهند که قوطی پروفیل، با وجود جایگاه مستحکمش در صنعت، همچنان پتانسیلهای بسیاری برای توسعه و ایفای نقشهای جدید در آینده مهندسی و ساختوساز دارد.
نتیجهگیری: قوطی پروفیل، ستون فقرات نامرئی پیشرفت
قوطی پروفیل، این مقطع فولادی توخالی و کارآمد، بدون شک یکی از عناصر کلیدی در پیشرفت صنعت ساختمانسازی و سایر صنایع مدرن است. از ظریفترین مبلمان خانگی گرفته تا غولپیکرترین سازههای صنعتی، ردپای قوطی پروفیل به عنوان یک “ستون فقرات پنهان” به وضوح دیده میشود. مزایای برجستهای همچون نسبت بالای استحکام به وزن، سهولت در تولید و نصب، قابلیت جوشکاری عالی و تنوع بینظیر در ابعاد و کاربرد، آن را به انتخابی هوشمندانه و مقرونبهصرفه برای مهندسان و سازندگان تبدیل کرده است. با وجود همه این ویژگیها، صنعت تولید قوطی پروفیل همچنان در حال تکامل است و با نوآوریهای جدید، آیندهای روشنتر و کاربردهای گستردهتری را برای این محصول فولادی حیاتی رقم خواهد زد. قوطی پروفیل، نه تنها یک ماده ساختمانی، بلکه نمادی از مهندسی دقیق و کارایی در دنیای مدرن ماست.
